Alap felépítés.



Külső méretek:

-         (szél, hossz, mag.) 1050mm x 1050 mm x 1000 mm

Asztal méret:

-         (x,y) 910 mm x 1000 mm

Mozgás:

-         (x,y,z)830x750x150 mm

Váz anyaga:

-         acél zártszelvény

Asztal anyaga:

-         15+ 18 mm rétegelt lemez asztal „T” hornyokkal

Szán anyaga:

-         15 mm alumínium vastaglemez

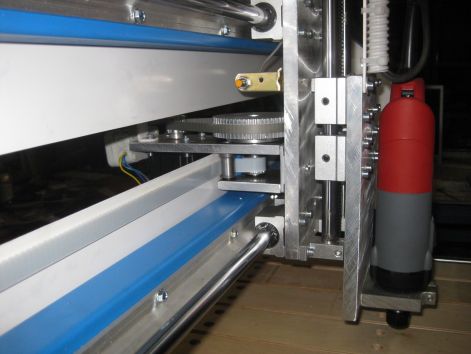

Lineáris csapágyazás:

-          SBR16 UU lineáris csapágyak,16 mm kéregedzett acél tengely végig alátámasztva.

Mozgatás:

-T5 bordásszíj hajtás 15 fogú bordáskerékkel

- y tengelyen 2 db

- Tr16x8 mm trapézmenetes orsó a z tengelyen

Léptető motorok:

-        4x3,1 Nm bipoláris léptetőmotorok párhuzamos bekötéssel.



Vezérlés:

-         Tengelyenkénti vezérlés motorvezérlő kártya.

                  LPT leválasztó kártya

Tápegység:

-         24 V 350W



Vezeték védelem.

-         Ipari gégecső

X és y tengelyen + és – irányban végállás kapcsolók

Szerszám magasság állító csatlakozás

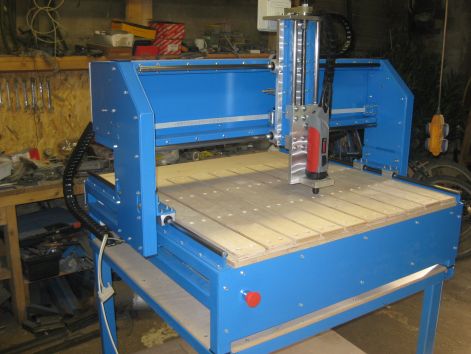

Oldal: MCNC90.10
